遼寧沈陽的陳經理您好，您訂購的電動插板閥已經安排物流裝車發貨，預計3天送達，請您保持電話暢通，及時簽收驗收貨物！
來源：泊頭市天潤環保機械設備有限公司發布時間：2025/7/29 11:14:05

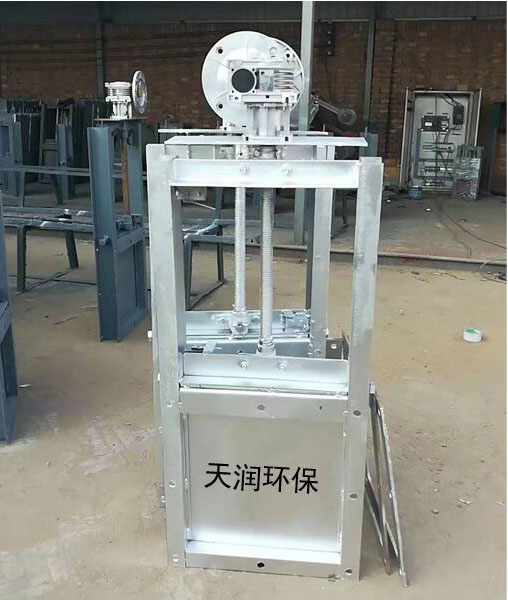

陳經理您好，您訂購的13臺電動插板閥已經安排物流裝車發往遼寧沈陽，共計3托，預計3天送達，隨帶發貨清單，請您保持電話暢通，及時清點驗收貨物，發貨前已經進行試機，如您在安裝使用過程中遇到問題，可致電天潤環保技術部：8187989！我們將有技術人員為您解決問題！
插板閥分為多種款式，有電動插板閥、液壓插板閥、手動插板閥等多種類型，不同類型的插板閥適合不同的行業。關于電動插板閥的操作，不少客戶都是看重它可以進行遠程操作，實現自動化提升，尤其對于需要頻繁或者調整閥體高度的企業更為合適。
插板閥
設計結構較為簡單，后期維護也較為便捷，為此在多個行業中，它都可以輕松控制物料流量大小。電動插板閥有著便于的操作功能，關于它的操作方式，我們來了解一下。
電動插板閥 的執行器操作涉及電動驅動裝置的調試、控制及維護，需確保閥門開關動作準確、穩定。
電動插板閥 的執行器操作涉及電動驅動裝置的調試、控制及維護，需確保閥門開關動作準確、穩定。
以下是詳細的操作指南：
一、執行器基本操作步驟
1. 通電前檢查
電源確認：檢查執行器額定電壓與供電是否匹配。
機械狀態：手動搖動手輪，確認閥板無卡阻、異物。
限位開關：檢查機械、電子限位是否正常，防止過載。
2. 手動操作，適合調試或應急
切換至手動模式：多數執行器有“手動/自動”切換手柄，注意此時需斷電操作。
轉動手輪：順時針關閉，逆時針開啟，觀察閥板行程是否到位。
復位至自動：操作后切換回電動模式，避免帶電手動操作損壞齒輪。
3. 電動操作
遠程控制：
通過PLC/DCS發送開關信號（無源干觸點或4-20mA信號）。
觀察執行器指示燈（如“開/關到位”信號反饋）。
本地控制：
按下執行器上的“開”（OPEN）或“關”（CLOSE）按鈕。
部分執行器需長按按鈕直至動作完成。
4. 行程調節
機械限位：調節執行器內部的凸輪或擋塊，設定閥板全開/全關位置。
電子限位：通過電位器或編程設定。
二、常見控制方式
1. 開關型（ON/OFF）
執行器接收信號后全開或全關，適用于簡單啟閉場景。
2. 調節型（Modulating）
接收4-20mA或0-10V信號，控制閥板開度（需配反饋電位器）。
3. 總線通信（如Profibus、Modbus）
通過通信協議遠程控制，適用于智能化系統。
三、故障排查與維護
1. 執行器不動作
檢查電源：用萬用表測輸入電壓是否正常。
信號驗證：確認控制信號已送達（短接信號線測試）。
過熱保護：執行器過熱時會停機，冷卻后復位。
2. 閥板動作中途停止
扭矩過載：可能因物料卡死，需清理閥體。
限位失靈：重新校準機械/電子限位。
3. 反饋信號異常
檢查電位器或編碼器連接線，確認反饋信號與閥位匹配。
四、安全注意事項
1. 斷電操作：手動切換或維護時務必切斷電源。
2. 防爆環境：選用防爆執行器，禁止帶電開蓋。
3. 定期潤滑：每6個月對齒輪、絲桿加注潤滑脂（如鋰基脂）。
4. 防水防塵：戶外或潮濕環境需檢查執行器防護等級（如IP65）。
五、典型接線示例（以開關型為例）
電源端：L1/N（AC）或 +/-（DC）
控制端： OPEN：接開閥信號（常開觸點）；CLOSE：接關閥信號（常開觸點）
反饋端：開到位（NO）：閥全開時閉合；關到位（NO）：閥全關時閉合
六、選型建議
扭矩匹配：執行器扭矩需大于閥門操作扭矩（預留30%余量）。
防護等級：粉塵環境選IP65以上，腐蝕性介質選不銹鋼殼體。
若問題復雜，建議聯系廠家提供調試支持。
一、執行器基本操作步驟
1. 通電前檢查
電源確認：檢查執行器額定電壓與供電是否匹配。
機械狀態：手動搖動手輪，確認閥板無卡阻、異物。
限位開關：檢查機械、電子限位是否正常，防止過載。
2. 手動操作，適合調試或應急
切換至手動模式：多數執行器有“手動/自動”切換手柄，注意此時需斷電操作。
轉動手輪：順時針關閉，逆時針開啟，觀察閥板行程是否到位。
復位至自動：操作后切換回電動模式，避免帶電手動操作損壞齒輪。
3. 電動操作
遠程控制：
通過PLC/DCS發送開關信號（無源干觸點或4-20mA信號）。
觀察執行器指示燈（如“開/關到位”信號反饋）。
本地控制：
按下執行器上的“開”（OPEN）或“關”（CLOSE）按鈕。
部分執行器需長按按鈕直至動作完成。
4. 行程調節
機械限位：調節執行器內部的凸輪或擋塊，設定閥板全開/全關位置。
電子限位：通過電位器或編程設定。
二、常見控制方式
1. 開關型（ON/OFF）
執行器接收信號后全開或全關，適用于簡單啟閉場景。
2. 調節型（Modulating）
接收4-20mA或0-10V信號，控制閥板開度（需配反饋電位器）。
3. 總線通信（如Profibus、Modbus）
通過通信協議遠程控制，適用于智能化系統。
三、故障排查與維護
1. 執行器不動作
檢查電源：用萬用表測輸入電壓是否正常。
信號驗證：確認控制信號已送達（短接信號線測試）。
過熱保護：執行器過熱時會停機，冷卻后復位。
2. 閥板動作中途停止
扭矩過載：可能因物料卡死，需清理閥體。
限位失靈：重新校準機械/電子限位。
3. 反饋信號異常
檢查電位器或編碼器連接線，確認反饋信號與閥位匹配。
四、安全注意事項
1. 斷電操作：手動切換或維護時務必切斷電源。
2. 防爆環境：選用防爆執行器，禁止帶電開蓋。
3. 定期潤滑：每6個月對齒輪、絲桿加注潤滑脂（如鋰基脂）。
4. 防水防塵：戶外或潮濕環境需檢查執行器防護等級（如IP65）。
五、典型接線示例（以開關型為例）
電源端：L1/N（AC）或 +/-（DC）
控制端： OPEN：接開閥信號（常開觸點）；CLOSE：接關閥信號（常開觸點）
反饋端：開到位（NO）：閥全開時閉合；關到位（NO）：閥全關時閉合
六、選型建議
扭矩匹配：執行器扭矩需大于閥門操作扭矩（預留30%余量）。
防護等級：粉塵環境選IP65以上，腐蝕性介質選不銹鋼殼體。
若問題復雜，建議聯系廠家提供調試支持。
